| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | SKYLYNN or OEM, ODM |
| Certificación: | ISO, ROHS, CE |
| Cantidad de orden mínima: | 10PCS |
| Detalles de empaquetado: | LOS PP EMPAQUETAN, CAJA INTERNA, CAJA EXTERNA |
| Tiempo de entrega: | 2-7 DÍAS |
| Condiciones de pago: | T/T, L/C, UNIÓN DEL OESTE |
| Capacidad de la fuente: | 800.000 |
| Modelo NO.: | FOSC-1001H | Entrega: | MANDO |
|---|---|---|---|
| Número de puertos de la entrada/de mercado: | 1 puerto redondo 3 portuarios ovales | diámetro del cable de la fibra: | 5mm~25m m |
| Resaltar: | Cierre óptico del empalme de 25M M,puerto óptico del óvalo del cierre 1 del empalme,BASE externa del recinto 24 del empalme de la fibra |
||
El FOSC es conveniente para los empalmes de protección del cable de la fibra en usos continuos y de ramificaciones. Puede ser colocado en usos enterrado, montado en la pared, de la boca y del conducto directos aéreos, subterráneos.
De acuerdo con una fórmula avanzada, las piezas plásticas son hechas de la ingeniería inyección-moldeada, de alta resistencia plástica por el equipo del control numérico, por lo tanto con eficacia previniendo productos del envejecimiento causado por la frialdad, el calor, el oxígeno y la radiación ultravioleta.
La vivienda fuerte y los componentes principales proporcionan resistente al fuego, impermeable, y la temblor-prueba mientras que protege los empalmes durante la tracción, tensir y la afectación.
Asegura confiabilidad a largo plazo y uso bajo ℃ de la temperatura ambiente de -40℃ a +80

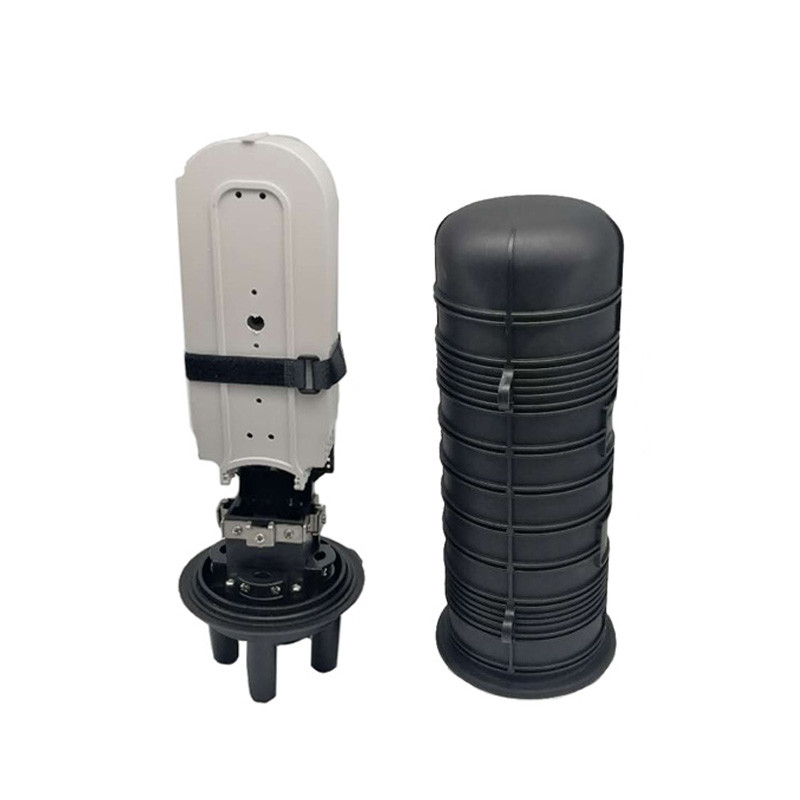

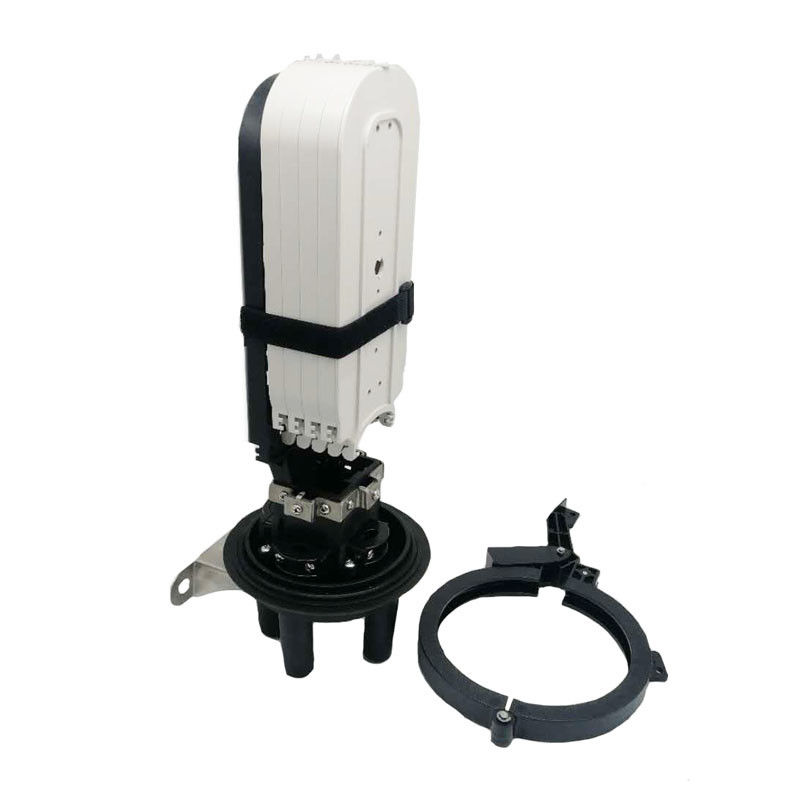

El tipo cierre de la BÓVEDA del empalme de la fibra óptica también se llama como cierre vertical, él es conveniente para el acceso de FTTH. La entrada y la salida están en el mismo lado. Un agujero oval y tres agujeros redondos facilita la operación. Es conveniente para aéreo, subterráneo, instalación de la conducta
Conveniente para las fibras arracimadas y de la cinta.
Aéreo
Metro
Montaje en la pared
montaje del Conducto-montaje y del handhole-
Gamas de temperaturas ambiente de 40℃ a +65℃.
Estructura de aislamiento termocontraíble.
Material plástico industrial de alta calidad del cuerpo.

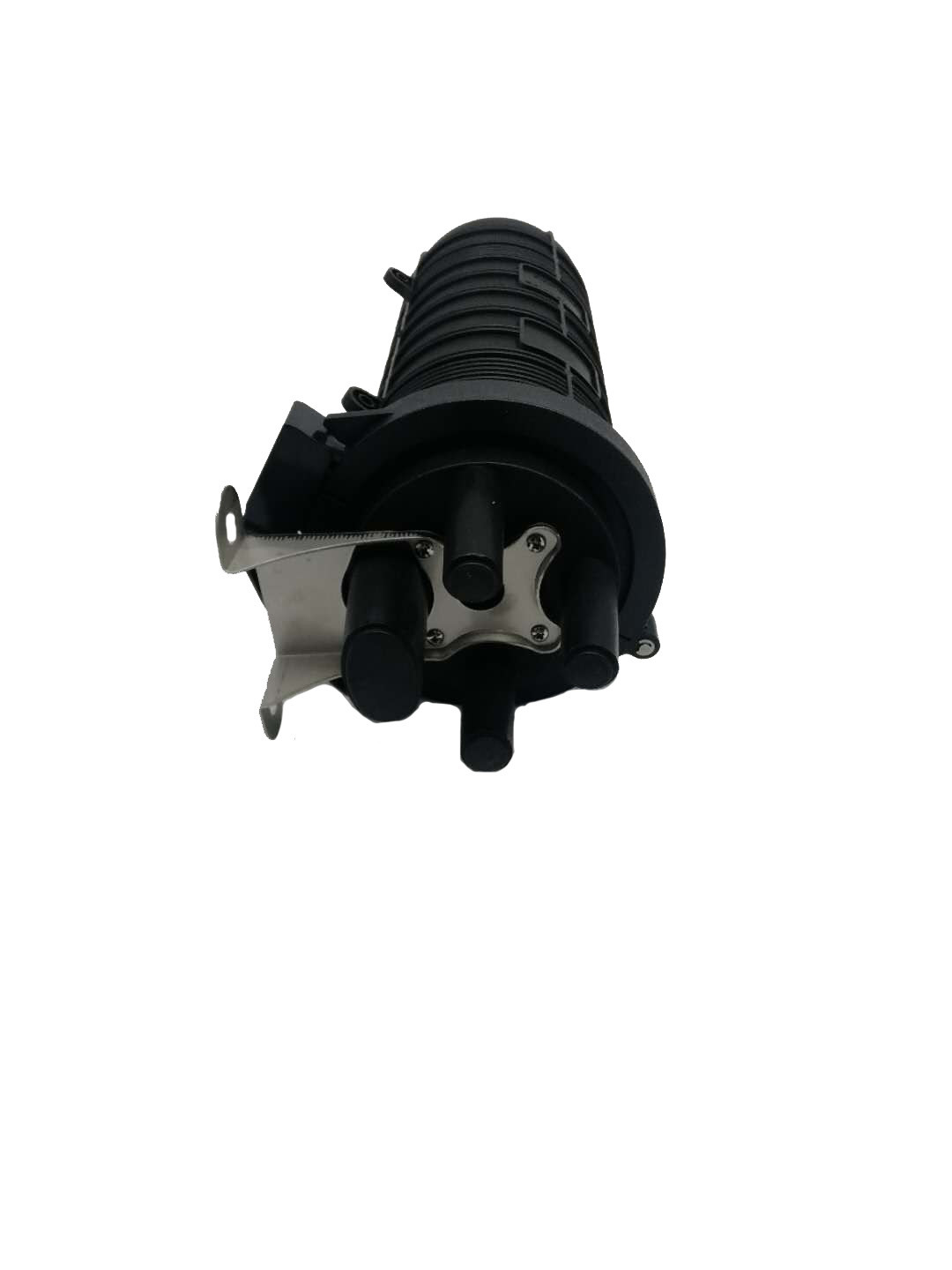

Un agujero oval y tres agujeros redondos para la entrada del cable.
Conveniente para el diámetro 5mm-25m m del cable.
Ayuda aérea, subterráneo, tubería, agujeros del hombre, agujeros de la mano
El nivel de la protección alcanza IP68.
360 grados tienen acceso, fibra que dobla >40mm.
Capacidad máxima: cinta 96F solo o 144F.
Número de bandejas: 4 PC x 24F.
Temperatura de trabajo: – 40℃ al ℃ +60
Presión atmosférica: 70~106Kpa
Funcionamiento normal del lacre de la temperatura: 72h, presión de aire interna 70Kpa, sin la disminución.
Funcionamiento de aislamiento de alta temperatura: 60 ℃168h, presión de aire interna 70Kpa, sin la disminución.
Resistencia a la tensión: 1000N
Fuerza compresiva: 2000N/10cm2 en el plazo de 1 minuto
Resistencia de aislamiento: más que 10MΩ entre las piezas de metal o entre las piezas de metal y la tierra
Fuerza dieléctrica: 15KV DC, 2min, sin la chispa encima y el arco que vuela
Vida laboral: más de 20 años
|
Dimensión exterior (diámetro de la altura x) |
440mm×190m m |
|
Peso (excepto la caja exterior) |
2250g-2310g |
|
Número de puertos de la entrada/de mercado |
1 puerto oval Puerto redondo 3 |
|
Diámetro del cable de la fibra |
5mm~25m m |
|
Capacidad de FOSC |
Arracimado: 24-96 (corazones) |
|
No. |
Nombre de componentes |
Cantidad |
Uso |
Observaciones |
|
1 |
Cubierta de FOSC |
1 pedazo |
Empalmes de protección del cable de la fibra en conjunto |
Diámetro 440m m x 190m m de la altura x |
|
2 |
Bandeja del empalme de la fibra óptica |
4 bandejas máximas (arracimadas) |
Manga protectora termocontraíble de fijación y sostener fibras |
Conveniente para: Arracimado: 4,6,8,12,24 (corazones) |
|
3 |
Bandeja de la tenencia de la fibra |
1 pedazo |
Sostener fibras con la capa protectora |
|
|
4 |
Base |
1 sistema |
Fijación de la estructura interna y externa |
|
|
5 |
Aro plástico |
1 sistema |
Fijación entre la cubierta de FOSC y la base |
|
|
6 |
Colocación del sello |
1 pedazo |
Lacre entre la cubierta de FOSC y la base |
|
|
7 |
Válvula de la prueba de presión |
1 sistema |
Después de que inyecte el aire, se utiliza para la prueba de presión y la prueba de aislamiento |
Configuración según |
|
8 |
Conexión a tierra derivando el dispositivo |
1 sistema |
Derivación de piezas de metal de fibra |
Configuración según |
