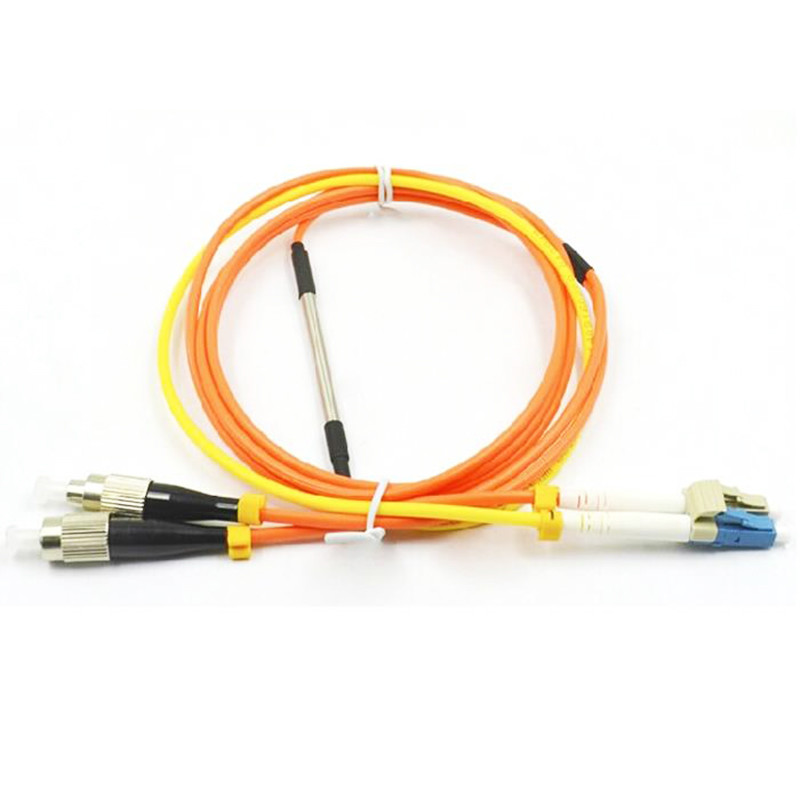

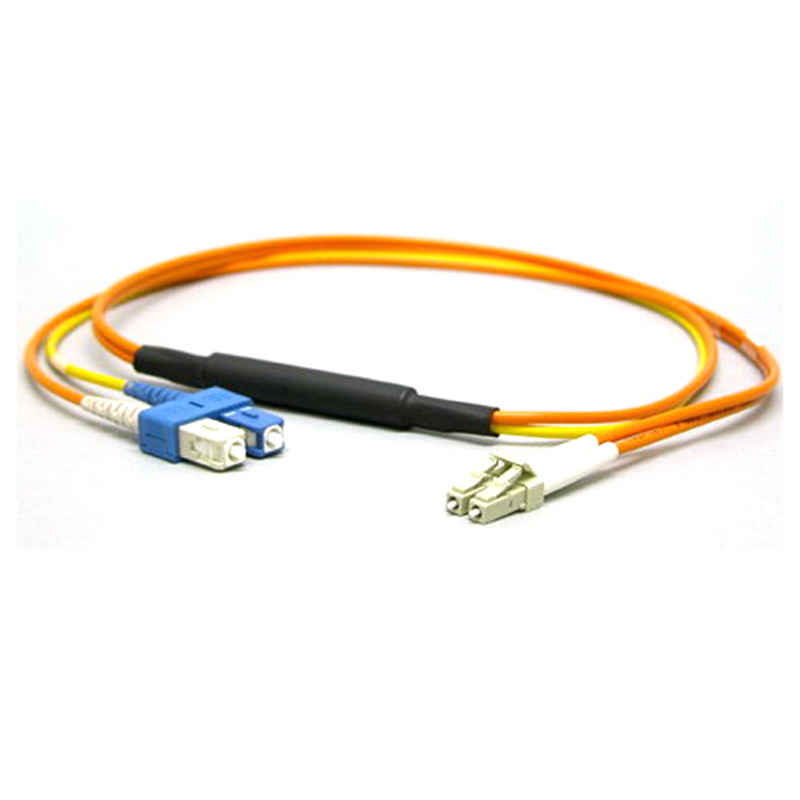

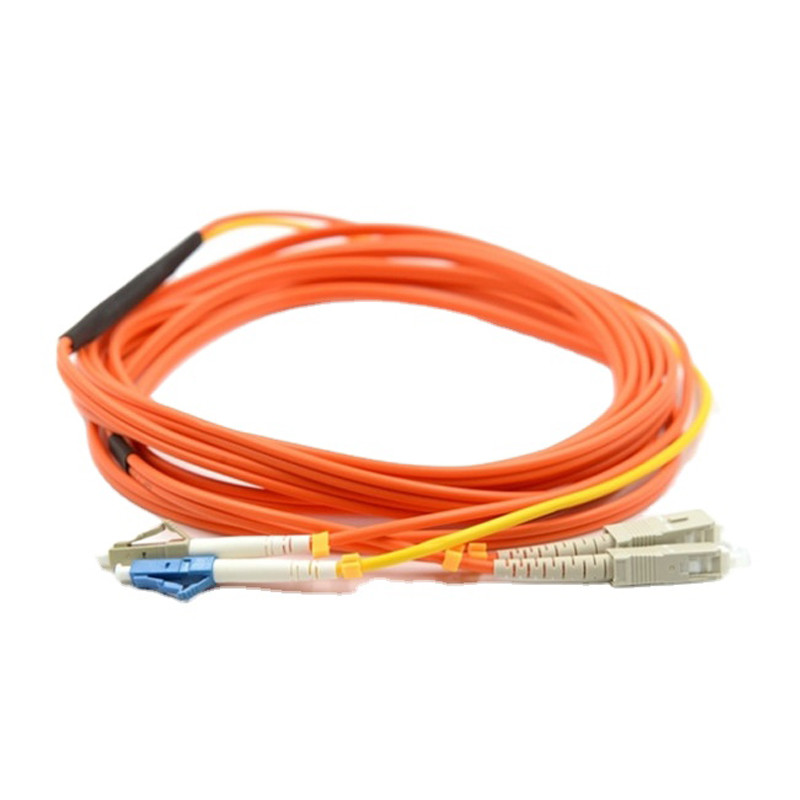

Cordón de remiendo de fibra óptica con varios modos de funcionamiento a unimodal  Ventaja de condicionamiento del remiendo de la fibra del modo

Modo que condiciona Patchcords

Descripción

El modo que condiciona Patchcord se diseña para el uso en la solución de Gigabit Ethernet 1000BASE-LX.

Este cordón de remiendo a dos caras consiste en los conectores en cada extremo con una compensación unimodal de la fibra a una conexión de la fibra con varios modos de funcionamiento en uno de los dos extremos. Es obediente con el estándar del uso de IEEE 802.3z. Este cordón de remiendo es necesario permitir que - a LX 1300 módulos del transmisor-receptor del nanómetro sean utilizados para Gigabit Ethernet.
Los cordones de remiendo de condicionamiento del modo están entre 2 metros y 5 metros de largo. No es práctico tener estos patchcords en longitudes fuera de estos límites.
Un cordón de remiendo de condicionamiento del modo elimina señales múltiples.

Características

• Convertidos Singelemode LC GBIC al panel de remiendo con varios modos de funcionamiento del SC

• 62.5/125 y 8.3/125

• Funcionamiento 1000Base-LX Gigabit Ethernet sobre MMF compensando pérdida de señal

• Utilice los transmisores-receptores unimodales del LC GBIC en las espinas dorsales de fibra con varios modos de funcionamiento con las bahías de remiendo del SC

• Compensa el lanzamiento unimodal del laser del centro de una fibra con varios modos de funcionamiento

• Garantía limitada del curso de la vida

Cómo los trabajos de condicionamiento del cable del modo
La necesidad de este cordón de remiendo de condicionamiento de la fibra óptica es debido a la naturaleza unimodal del lanzamiento del the-LX o de los módulos des onda larga del transmisor-receptor (1300nm) usados para Gigabit Ethernet.

El lanzamiento de un laser unimodal en el centro de una fibra con varios modos de funcionamiento puede causar las señales múltiples de ser generado que confunden el receptor en el otro extremo de la fibra.

En ese caso, un cordón de remiendo de condicionamiento del modo elimina estas señales múltiples permitiendo que el lanzamiento unimodal sea compensado lejos del centro de una fibra con varios modos de funcionamiento.

Este punto compensado crea un lanzamiento que sea similar a los lanzamientos con varios modos de funcionamiento típicos del LED. (véase el diagrama abajo)

Cómo instalar el cable de condicionamiento del modo
Si su interruptor del gigabit LX se equipa de los conectores del SC o del LC, por favor estar seguro de conectar la pierna amarilla (unimodal) del cable con transmita el lado, y la pierna anaranjada (con varios modos de funcionamiento) a recibe el lado del equipo.

Es imprescindible que esta configuración esté mantenida en ambos extremos. El intercambio de transmitir y recibir se puede hacer solamente en el lado de la planta del cable. (véase el diagrama abajo)

Especificación
