| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | SKYLYNN or OEM, ODM |
| Certificación: | ISO, ROHS, CE |
| Cantidad de orden mínima: | 10PCS |

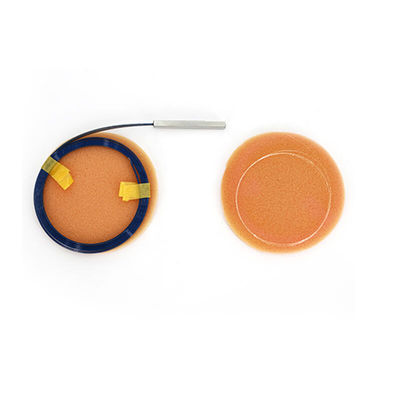

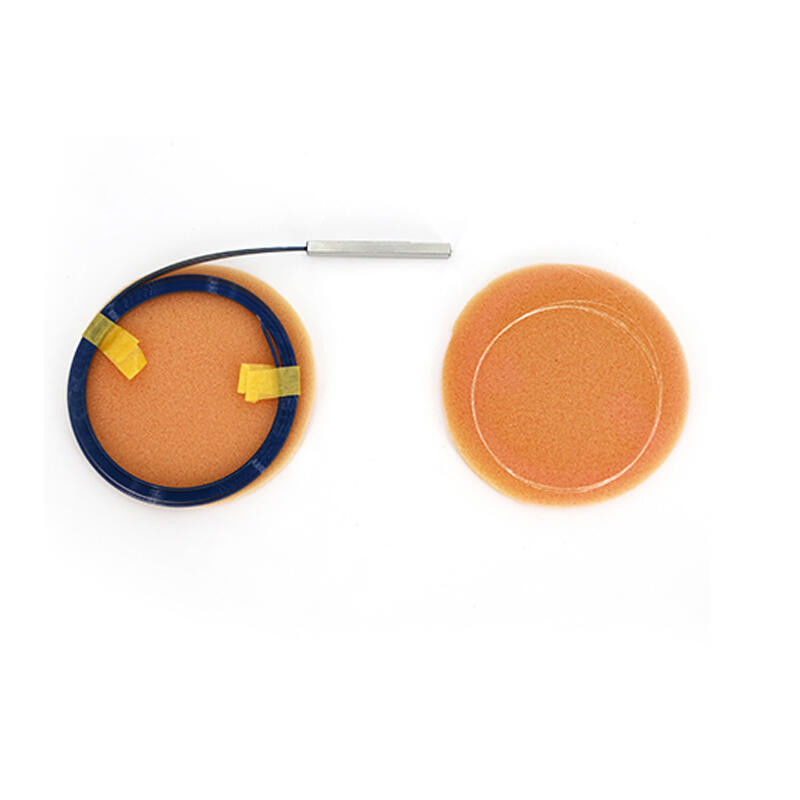

| Detalles de empaquetado: | LOS PP EMPAQUETAN, CAJA INTERNA, CAJA EXTERNA |
| Tiempo de entrega: | 2-7 DÍAS |
| Condiciones de pago: | T/T, L/C, UNIÓN DEL OESTE |
| Capacidad de la fuente: | 800.000 |
| Modelo no.: | Tipo desnudo de la fibra del divisor del PLC de la fibra óptica | Entrega: | MANDO |
|---|---|---|---|
| Resaltar: | productos desnudos de la fibra FTTH de 1260nm 1x8,Productos 1260nm de FTTH,caja de la terminación de la fibra óptica del ftth 0.4db |
||

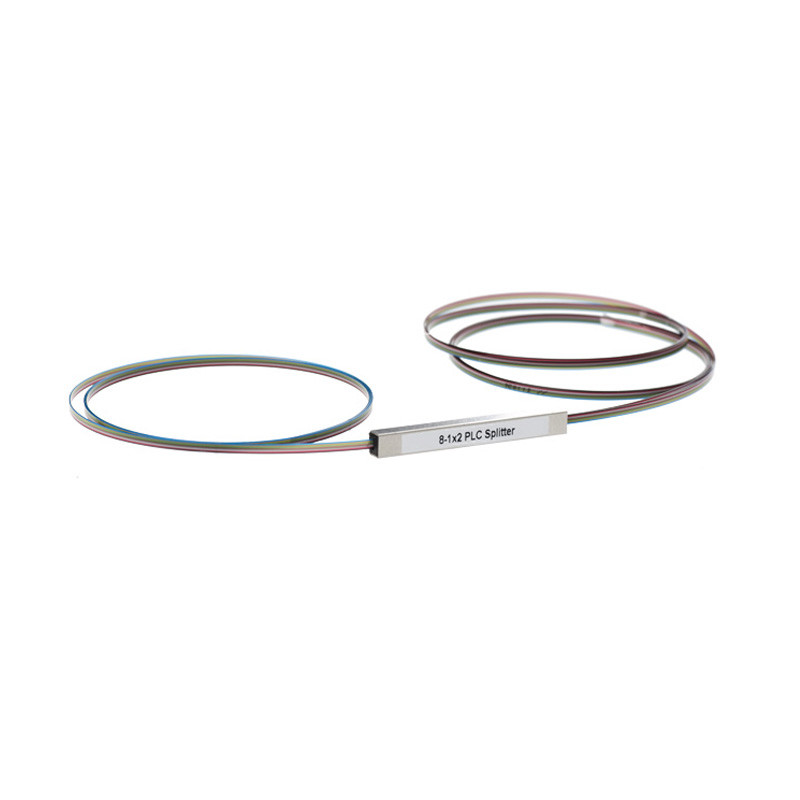

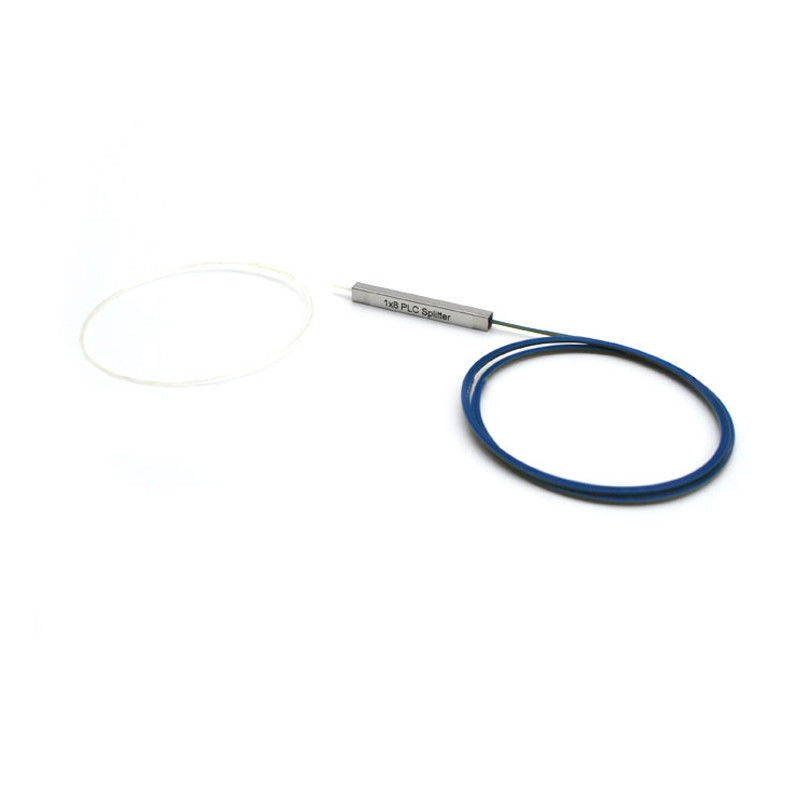

Los divisores del PLC (circuito planar de la onda luminosa) son divisores del solo modo con un ratio incluso partido a partir de una fibra de la entrada a las fibras de salida múltiple. Las cuentas partidas disponibles son: 1x4, 1x8, 1x16, y 1x32. Los divisores del PLC son disponibles con la fibra unimodal del tubo flojo de los 900µm y terminados o unterminated como sus necesidades. Los divisores del PLC de Unconnectorized vienen sin los conectores para empalmar o el connectorization fácil. Los divisores Connectorized del PLC están disponibles con su opción de la fibra óptica. Conectores: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, y ST/UPC.
Pérdida de inserción baja
PDL bajo
Diseño compacto
Buena uniformidad de canal a canal
Longitud de onda de funcionamiento amplia:
A partir de 1260 nanómetro a 1650nm
Temperatura de funcionamiento amplia:
De -40℃ a 85℃
Altas confiabilidad y estabilidad
Sistemas de FTTX
Redes de PON
Vínculos de CATV
Distribución de señal óptica
Telcordia GR-1209-CORE
Telcordia GR-1221-COR
RoHS
Cuadro 1 – divisor del PLC 1×N
| Parámetros | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| Longitud de onda de funcionamiento (nanómetro) | 1260~1650 | ||||||
| Tipo de la fibra | G657A1 o el cliente especificó | ||||||
| Pérdida de inserción (DB) (grado de P/S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20. /20,4 | 23.8/24.2 |
| Uniformidad de la pérdida (DB) | 0,4 | 0,6 | 0,8 | 1,2 | 1,5 | 2 | 2,5 |
| Pérdida dependiente de la polarización (DB) | 0,2 | 0,2 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 |
| Pérdida de vuelta (DB) (grado de P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Directividad (DB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Pérdida dependiente de la longitud de onda (DB) | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
| Estabilidad de temperatura (- ℃ 40~85) (DB) | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Temperatura de funcionamiento (℃) | -40~85 | ||||||
| Temperatura de almacenamiento (℃) | -40~85 | ||||||
| Dimensión del dispositivo (milímetros) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | N/A |
| Dimensión del módulo (milímetros) | 100x80x1 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | 140×115×18 |
| Dimensión del Mini-módulo (milímetros) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | N/A |
Cuadro 2 – divisor del PLC 2×N
| Parámetros | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| Longitud de onda de funcionamiento (nanómetro) 1260~1650 | ||||||
| El tipo G657A1 de la fibra o el cliente especificó | ||||||
| Pérdida de inserción (DB) (grado de P/S) | 4 | 7,6 | 11 | 14,4 | 17,5 | 21 |
| Uniformidad de la pérdida (DB) | 0,6 | 1 | 1,2 | 1,5 | 1,8 | 2,2 |
| Pérdida dependiente de la polarización (DB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Pérdida de vuelta (DB) (grado de P/S) | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 |
| Directividad (DB) | 55 | 55 | 55 | 55 | 55 | 55 |
| Pérdida dependiente de la longitud de onda (DB) | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Estabilidad de temperatura (- 40~ | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
| ℃ 85) (DB) | ||||||
| Temperatura de funcionamiento (℃) | -40~85 | |||||
| Temperatura de almacenamiento (℃) | -40~85 | |||||
| Dimensión del dispositivo (milímetros) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| Dimensión del módulo (milímetros) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 |
| Dimensión del Mini-módulo (milímetros) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
